TD型斗式提升机产品概述:

TD型斗式提升机按JB3926-85《垂直斗式提升机》标准设计制造,目前国内常用的斗式提升机均为垂直式,较新型.广泛应用于冶金、化工、建材、矿山、粮油、食品、饲料、塑料、医药等行业.

TD斗式提升机

TD型采用掏取式装料,离心式卸料.适用于≥1.5T/M3的粉状,粒状和小块状的低磨琢性物料,斗型有Q型（浅斗）,H型（弧底斗）,ZD型（中深斗）,SD型（深斗）四种.

TD型斗式提升机型号：TD100，TD160，TD250，TD315，TD400，TD500,TD630皮带斗式提升机

TD型斗式提升机基本结构:

TD型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等.

TD型斗式提升机主要特点:

    驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
    提升范围广,这类斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
    运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.斗式提升机运行平稳,因此可达到较高的提升高度。
    使用寿命长,斗式提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
    YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力.使用寿命长,提升机的    喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
    内部带有异型辊逆止器,逆止可靠，可以有效防止提升机停机时发生逆转现象。
传动装置：TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。还可以根据用户需要左装或者右装。

TD斗式提升机适用范围：

TD型斗式提升机适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等。

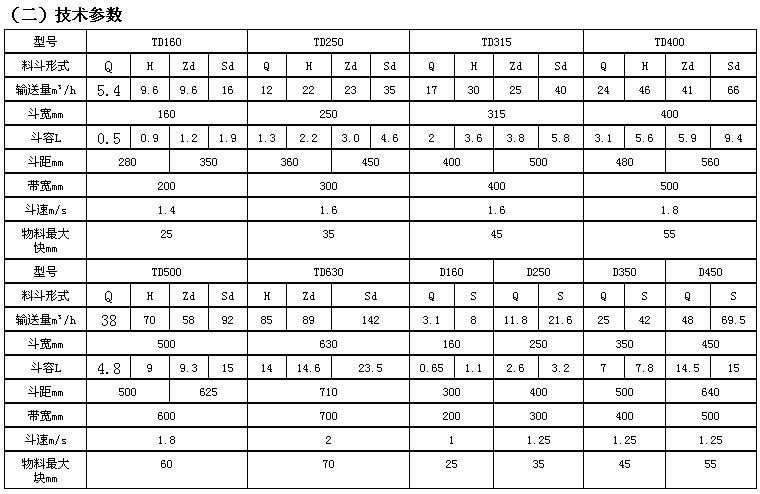

TD斗式提升机技术参数

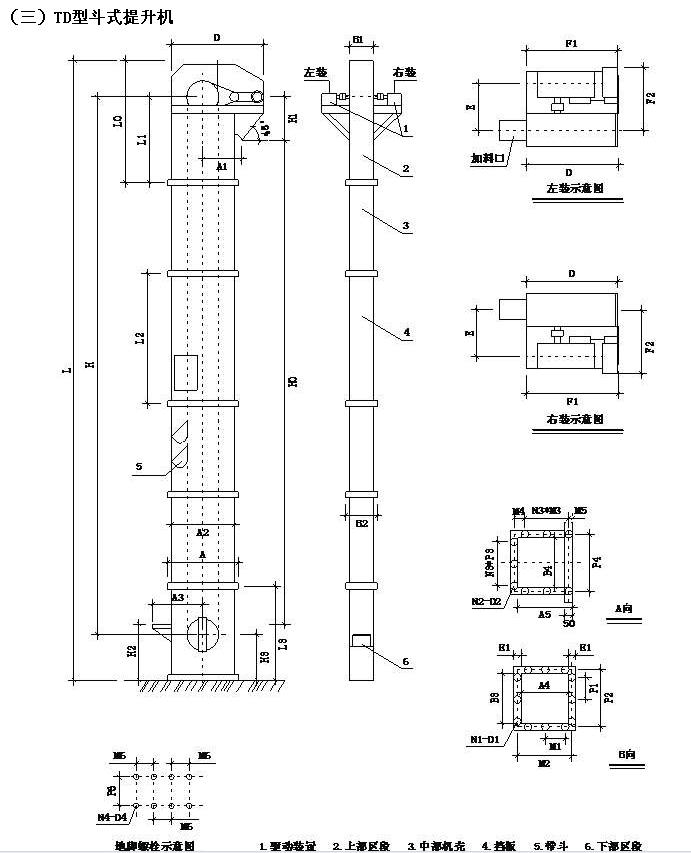

TD斗式提升机结构示意图

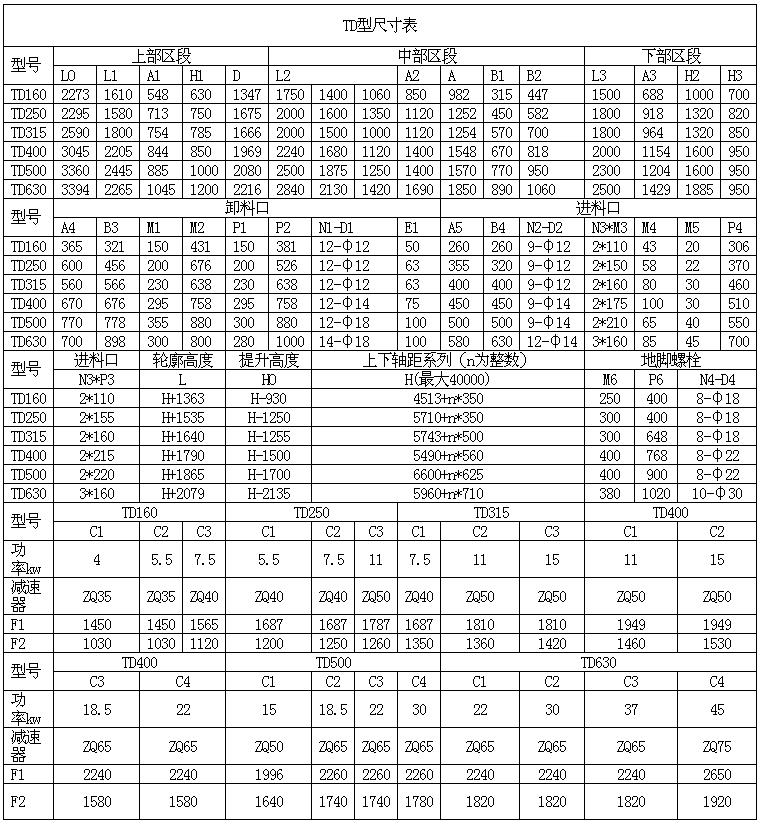

TD皮带斗式提升机技术参数大全

TD型斗式提升机的安装

1）机壳安装
（1）根据总图，先从尾部支架和机尾开始安装，然后一次往上装封闭节段、敞开节段、头部节段、以及机头部分和驱动支架等。脱水斗式提升机一般需穿过几层楼板，因此安装时应特别注意，使各支架均匀地承担荷重。
（2）脱水斗式提升机各节段的连接应对准中心线，倾斜角度和导轨间距，根据图纸严格校准，并临时固定在楼板孔中，最后用螺栓连接，并固定各节段。
（3）各支架在楼板或基础上的安装，应根据总图进行。当各支架配置就绪并校准后，既可浇灌混凝土。在浇灌层固结后，用螺栓固定支架，待10～20天后，可将支架进行焊接，将临时固定件拆除。
2）头部组件安装
头部组件经安装和调整后，应符合下列要求：
（1）头部组件主轴能自由转动。
（2）轴承盖固定后，应保证轴瓦与轴之间的正常工作间隙。
（3）两驱动星轮的对应边应在同一平面上。
（4）导轨应互相平行，其两轨面在同一平面内，丝杠在螺母
